     PACIFIC 231 G 558

    Aller en bas
    AuteurMessage
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    PACIFIC 231 G 558 Empty
    MessageSujet: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyJeu 6 Nov - 11:38

    Bonjour à tous,

    Tous les passionnés de locomotives (surtout vapeur) se souviennent sans doute il y a 4 ou 5 ans de la pub (d'Altaya) pour réaliser en kit la PACIFIC 231 G 558.
    Comme beaucoup j'étais assez septique devant une telle réalisation, et j'ai "craqué" (grâce à ma Mère qui m'a offert les premiers fascicules)…
    Et voilà, au bout d'un an et demi, j'avais tous ces fascicules et donc toutes les pièces dans un carton, mais en attente de l'envie de la réaliser. Et aussi occupé à faire ma Mallet !!!
    Et il y a 1 mois et demi je suis tombé par hasard sur un forum avec une dizaine de constructeur qui l'avait montée expliquant leur diverses modifications.
    M'y étant attaqué je vais essayer de vous faire partager ce montage qui n'a pas l'air si simple que ça !!!

    Voilà pour commencer la photo de cette Pacific une fois terminée (échelle 1/32 ème)
    PACIFIC 231 G 558 100010

    La chaudière est constituée d'une ossature bois sur laquelle on cloue des petites plaques de laiton (assez long à faire) et juste derrière on aperçoit la plateforme (châssis) en contre plaqué.
    PACIFIC 231 G 558 Pa120011

    Et voici l'avant de cette plateforme avec le rajout de l'ébauche d'une rallonge pour être plus conforme à la réalité.
    PACIFIC 231 G 558 Pa120012

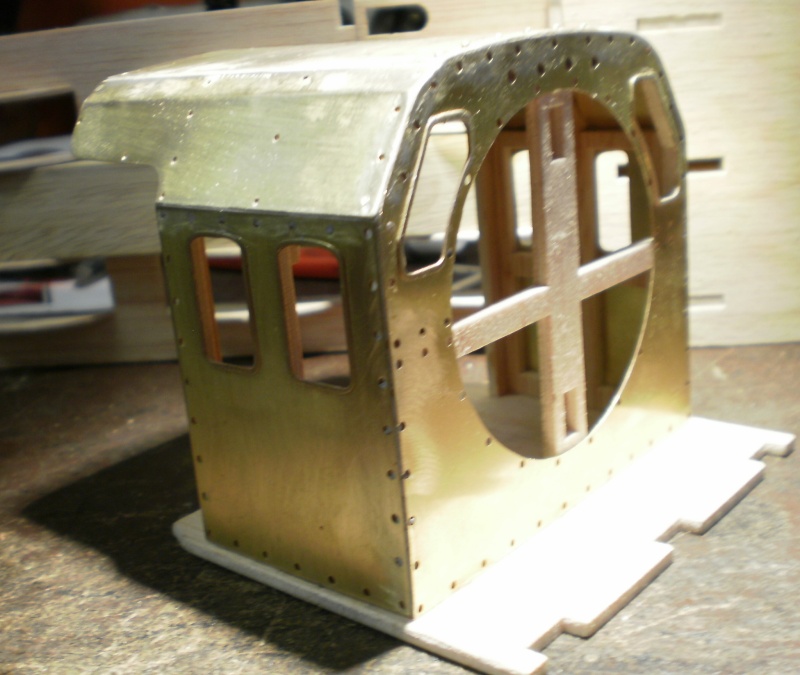

    La cabine également en contre plaqué recouverte de laiton.
    PACIFIC 231 G 558 Pa120013

    Et la 2 roues pour montrer la diminution de 2 mm au diamètre sur le boudin de la grande roue par rapport à l'autre (que je trouve encore trop haut !!!)
    PACIFIC 231 G 558 Pa120014

    A bientôt pour la suite...
    Revenir en haut Aller en bas
    bernardetfred

    bernardetfred

    Messages : 736
    Points : 1300
    Réputation : 22
    Date d'inscription : 23/09/2012
    Age : 73
    Localisation : 786 RUE VALLOT CHAMONIX

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyJeu 6 Nov - 12:35

    Bonjour Didier.
    superbe ! vivement la suite.
    Bernard.
    Revenir en haut Aller en bas
    http://www.chamonix-reseau.com
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyJeu 6 Nov - 22:30

    Super qu'il sera ton reportage moi qui est vu le début de la construction .......... alors bravo !!
    A+ Christian cheers cheers
    Revenir en haut Aller en bas
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyMer 3 Déc - 12:17

    Suite du montage,
    Surtout ne vous attendez pas à voir cette loco se réaliser rapidement  car il y a des tas de pièces à monter, adapter, modifier, peindre avant de les mettre en place…
    Et pour cela j'ai récupérer toutes les pages illustrant les différents montages de chaque fascicule (il y a même de la pub pour le C.E.N. !!!)
    PACIFIC 231 G 558 Pc020011

    Les boggies av et ar et les cylindres
    PACIFIC 231 G 558 Pc020012

    La porte de la boite à fumée et d'autre pièces
    PACIFIC 231 G 558 Pc020013

    La plateforme et la cabine
    PACIFIC 231 G 558 Pc020014

    La chaudière avec la confection du foyer (non prévu dans le montage du kit)
    PACIFIC 231 G 558 Pc020015

    L'ossature bois du tender
    PACIFIC 231 G 558 Pc020016

    A bientôt pour la suite
    Revenir en haut Aller en bas
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyMer 3 Déc - 21:59

    Bravo Didier , bon courage
    A+ Christian
    Revenir en haut Aller en bas
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyJeu 11 Déc - 12:36

    Voici l'avancement du travail sur le tender qui consiste à percer et clouer des plaques de laiton, c'est très long et fastidieux, mais bon avec de la patience on y arrive …
    PACIFIC 231 G 558 2014-110


    PACIFIC 231 G 558 2014-111

    A bientôt
    Didier
    Revenir en haut Aller en bas
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyVen 12 Déc - 21:29

    Belle patience mon P'tit Didier et un grand Bravo
    A+ Christian
    Revenir en haut Aller en bas
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyDim 22 Fév - 19:58

    Voilà la suite du montage de la caisse du tender

    PACIFIC 231 G 558 P2170010

    PACIFIC 231 G 558 P2170011

    PACIFIC 231 G 558 P2170012

    PACIFIC 231 G 558 P2180010

    J'attaque maintenant les bogies,
    A bientôt pour la suite….
    Revenir en haut Aller en bas
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyDim 22 Fév - 20:58

    Wahoo !!!!! Super mon Pt'it Didier , vivement la suite
    Bravo !
    A+ Christian
    Revenir en haut Aller en bas
    bernardetfred

    bernardetfred

    Messages : 736
    Points : 1300
    Réputation : 22
    Date d'inscription : 23/09/2012
    Age : 73
    Localisation : 786 RUE VALLOT CHAMONIX

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyLun 23 Fév - 10:32

    Bonjour Didier.
    Les rivets dans le laiton sont collé ou soudés.très beau travail
    Bernard
    Revenir en haut Aller en bas
    http://www.chamonix-reseau.com
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyLun 23 Fév - 11:50

    Bonjour Bernard,
    Alors les rivets sont en fait des petits clous tête ronde qui sont cloués dans l'armature en contre plaqué sous les tôles laiton et parfois collé à la glue
    Didier
    Revenir en haut Aller en bas
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyDim 22 Mar - 20:44

    Voici la suite, j'ai repris toutes les roues pour diminuer la hauteur des boudins de roues, ici j'ai fais un montage afin de pouvoir réaliser les petites roues car je ne pouvais pas me servir directement des mors du tours PACIFIC 231 G 558 P3190010PACIFIC 231 G 558 P3190011

    Tous les flancs des roues ont ensuite été peint
    PACIFIC 231 G 558 P3220010

    Et d'autres éléments…
    PACIFIC 231 G 558 P3220011PACIFIC 231 G 558 P3220012

    A bientôt
    Didier
    Revenir en haut Aller en bas
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    PACIFIC 231 G 558 Empty
    MessageSujet: Re: PACIFIC 231 G 558   PACIFIC 231 G 558 EmptyDim 22 Mar - 20:51

    Pour avoir vu tes dernières réalisations cette semaine dernière....... un grand coup de chapeau !! mon petit Didier Laughing Laughing

    A+ Christian
