     Loco Rigi N° 7

    Aller en bas
    AuteurMessage
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    Loco Rigi N° 7 Empty
    MessageSujet: Loco Rigi N° 7   Loco Rigi N° 7 EmptyMer 25 Déc - 13:32

    Bonjour à tous,

    Joyeux NOËL à tous et voici le cadeau que m'a apporté le Père Noël, la loco à crémaillère Rigi en kit, il me reste plus qu'a la montée…
    A suivre….
    Alors si vous connaissez des rails LGB à crémaillère à vendre d'occasion, contactez moi, merci.
    Didier

    Loco Rigi N° 7 Riginr10
    Revenir en haut Aller en bas
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    Loco Rigi N° 7 Empty
    MessageSujet: Re: Loco Rigi N° 7   Loco Rigi N° 7 EmptyMer 25 Déc - 18:54

    Bonsoir Didier, joli cadeau de Noêl , j'en bave déjà d'avance !! Very Happy Very Happy
    A+ Christian
    Revenir en haut Aller en bas
    bernardetfred

    bernardetfred

    Messages : 736
    Points : 1300
    Réputation : 22
    Date d'inscription : 23/09/2012
    Age : 73
    Localisation : 786 RUE VALLOT CHAMONIX

    Loco Rigi N° 7 Empty
    MessageSujet: Re: Loco Rigi N° 7   Loco Rigi N° 7 EmptyJeu 26 Déc - 9:36

    Bonjour Didier.
    Très gentil le père Noël.Wink
    superbe machine!!
    Bernard.
    Revenir en haut Aller en bas
    http://www.chamonix-reseau.com
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    Loco Rigi N° 7 Empty
    MessageSujet: Re: Loco Rigi N° 7   Loco Rigi N° 7 EmptyLun 27 Jan - 20:04

    Bonjour les amis,

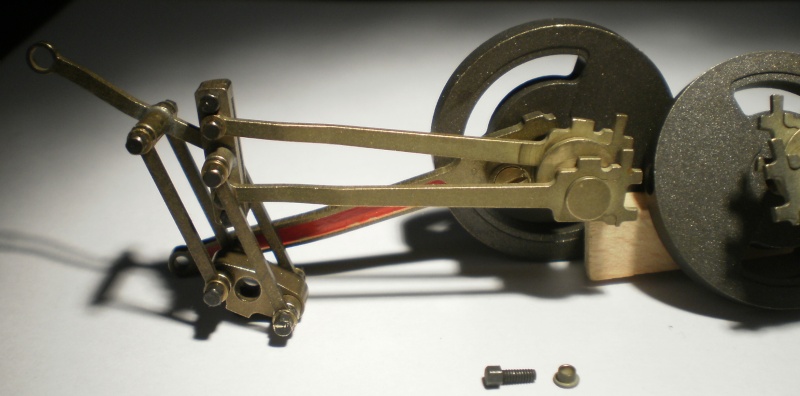

    Alors voilà quelques photos de la réalisation de cette loco qui n'est pas franchement facile à réalisée vu la petitesse des pièces dont on a du mal à ce rendre compte, mais sur la première photo, la vis au premier plan fait 1,4 mm de diamètre, la tête fait 2 mm sur plat d'hexagonale et 5 mm de long !!! Et s'enfile dans le petit palier à coté qui lui ne fait que 1,5 mm de haut !!!

    Loco Rigi N° 7 P1240010

    La c'est l'ensemble des 2 mécanismes de la distribution montés après quelques heures

    Loco Rigi N° 7 P1240011

    Les 2 cylindres montés avec les boites à vapeur et les tiroirs de distribution

    Loco Rigi N° 7 P1240012

    Et la le système de réduction et la roue crantée de prise de crémaillère

    Loco Rigi N° 7 P1240013

    Voilà, la suite au prochain N°...
    A bientôt
    Didier
    Revenir en haut Aller en bas
    Christian.G

    Christian.G

    Messages : 890
    Points : 1735
    Réputation : 33
    Date d'inscription : 23/09/2012
    Age : 75
    Localisation : viuz en sallaz

    Loco Rigi N° 7 Empty
    MessageSujet: Re: Loco Rigi N° 7   Loco Rigi N° 7 EmptyLun 27 Jan - 21:03

    Quel chef d'oeuvre chapeau Maestro !!!
    A+ Christian
    Revenir en haut Aller en bas
    Locovap

    Locovap

    Messages : 431
    Points : 786
    Réputation : 14
    Date d'inscription : 25/09/2012
    Age : 65
    Localisation : 74 PERS-JUSSY

    Loco Rigi N° 7 Empty
    MessageSujet: Re: Loco Rigi N° 7   Loco Rigi N° 7 EmptyJeu 13 Fév - 12:35

    Voilà la suite du montage, cylindres et distribution sont monté sur le châssis,

    Loco Rigi N° 7 P2110010

    La chaudière et son niveau d'eau, et au premier plan venant du haut le tuyau d'arrivée vapeur branché sur le régulateur (robinet qui sera commandé par un servo sous le châssis) et les départs aux cylindres, reste à raccorder le graisseur.
    Le trou en bas est pour l'installation du bruleur.

    Loco Rigi N° 7 P2110011

    Sur l'arrière de la chaudière il y a de chaque coté les tuyaux d'arrivée de vapeur et au centre le tuyau d'échappement montant vers la cheminée

    Loco Rigi N° 7 P2110012

    Et voici le tout monté avec l'avant de la machine surélevé dans sa configuration de fonctionnement (chaudière bien verticale)

    Loco Rigi N° 7 P2110013

    A suivre...
    Revenir en haut Aller en bas
